Flechas y líneas

Las flechas y las líneas muestran cómo se relacionan los elementos. Utilícelas para flujos, dependencias, llamadas, trayectorias de antes y después, transferencias de tareas, cadenas de causa y efecto, y diagramas sencillos. Ayudan a los usuarios a leer el canvas en el orden correcto en lugar de adivinar qué objetos deben ir juntos.

En ALLO, las flechas y las líneas forman parte de la familia de herramientas de Formas. La barra de herramientas de escritorio puede mostrar el punto de acceso como Formas y Flechas, en lugar de un botón de flecha permanente independiente. Utilice formas para representar los objetos en un diagrama y recurra a las flechas o líneas para conectarlos.

Disponibilidad y permisos

Las flechas y las líneas no son compatibles como herramientas de creación o edición en dispositivos móviles. Utilice la versión de escritorio cuando requiera crear o ajustar diagramas.

Cuándo usar flechas y líneas

Utilice una flecha cuando la dirección sea importante. Un paso de flujo de clientes que conduce a otro paso, una causa que produce un efecto o una decisión que genera un resultado deben representarse con una punta de flecha. Utilice una línea sencilla cuando la conexión sea neutral, como al agrupar capturas de pantalla relacionadas, vincular una etiqueta a una región o mostrar que dos elementos forman parte de un mismo sistema.

Utilice dibujos a mano alzada para un énfasis temporal, como rodear con un círculo un elemento durante una revisión. Utilice flechas y líneas para aquellas relaciones que deban permanecer legibles después de finalizada la reunión.

No utilice las flechas como la única fuente de significado. Si una flecha representa "bloqueado por revisión legal", añada una etiqueta. Si una línea significa "mismo segmento de clientes", coloque un texto explicativo cercano. Un diagrama debe resultar entendible para cualquier persona que lo lea, incluso si no participó en la sesión en vivo.

En una pizarra de formato libre, las flechas pueden hacer más que representar una relación visible. Las flechas inteligentes se pueden conectar a objetos de canvas para ayudar a AI Studio o al Chat de objeto a comprender el contexto previo cuando un objeto conduce a otro.

Añadir flechas y líneas

Presione A cuando el canvas tenga el foco del teclado para seleccionar la familia de líneas de estilo flecha. También puede abrir el selector de Formas y elegir una opción de línea o flecha. El acceso directo S abre la herramienta general de Formas.

Coloque la línea en el canvas y luego ajuste su posición y tamaño desde los controladores de selección. Al trazar una relación entre dos objetos, comience con una colocación aproximada y ajústela una vez que los objetos conectados se encuentren en sus posiciones definitivas. Mover primero los objetos y ajustar las flechas después evita correcciones adicionales.

Los controles distinguen las líneas sencillas de las líneas con estilo de flecha. Una línea sencilla no incluye marcadores de forma predeterminada. Una línea de estilo flecha admite opciones de marcadores, incluyendo las puntas de flecha clásicas y otras formas de marcadores visibles en el selector.

Formato del estilo de línea y marcadores

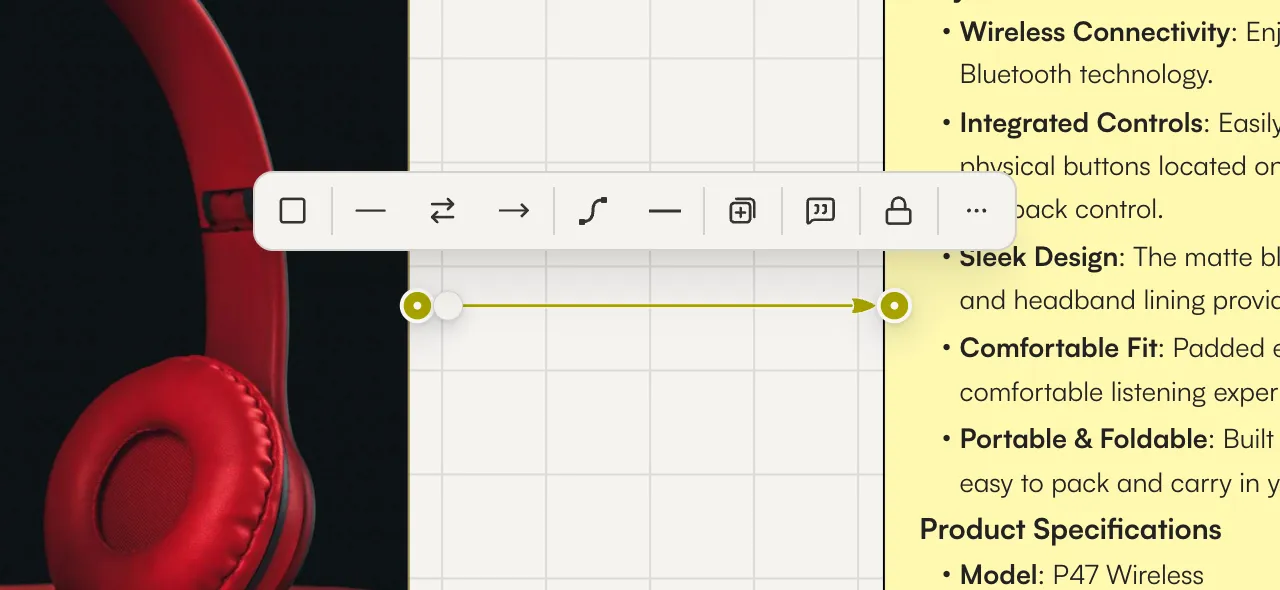

Utilice la barra de herramientas flotante para los controles de línea que se muestran en el objeto seleccionado. Las selecciones de flechas y líneas pueden incluir opciones de color del trazo, opacidad, sombra, estilo de línea, controles de curva o suavizado según disponibilidad, controles de marcadores, comentarios y acciones de eliminación.

La barra de herramientas es el método más rápido cuando usted se encuentra ajustando un diagrama existente. Seleccione la flecha, ajuste los extremos o el estilo, y emplee el mismo lenguaje visual en todas las flechas cercanas para que los colaboradores puedan interpretar el canvas sin tener que preguntar qué significa cada línea.

Las opciones de estilo de línea incluyen trazos sólidos, discontinuos y punteados. Utilice líneas sólidas para el flujo principal. Utilice líneas discontinuas o punteadas para trayectorias opcionales, suposiciones, conexiones futuras o relaciones de menor certeza. Haga visible esa convención mediante una leyenda de texto si el diagrama es de gran relevancia.

Las opciones de marcadores dependen de la familia de líneas. Las líneas de estilo flecha pueden mostrar formas de marcadores como una punta de flecha clásica, un círculo, un rectángulo, un rombo u otras opciones de marcadores disponibles. Utilice una única convención de marcadores por diagrama. El uso de marcadores mezclados es de utilidad únicamente si aportan un significado claro.

Organizar y distribuir capas en diagramas

Las flechas deben situarse visualmente entre los objetos que conectan, no por encima de todo el contenido del canvas. Utilice las opciones de traer adelante y enviar atrás del menú de elementos cuando una línea desaparezca detrás de una forma grande o flote sobre un contenido que no deba cubrir.

Agrupe las flechas con los objetos relacionados únicamente cuando todo el conjunto deba moverse de forma conjunta. For example, a small callout arrow and its label can be grouped. Es preferible mantener un diagrama de flujo de trabajo completo sin agrupar mientras se edita, y luego agruparlo o bloquearlo una vez revisado.

Si un canvas utiliza formas de fondo como carriles, coloque las flechas por encima de la forma del carril pero por debajo de las etiquetas más importantes siempre que sea posible. Tras mover los objetos conectados, revise las puntas de flecha y los extremos. Considere las flechas como elementos visibles del diagrama que podrían requerir un ajuste final tras realizar cambios en la distribución.

Colaboración y comentarios

Los comentarios en las flechas resultan de utilidad cuando la relación está en duda: "¿Esta transferencia realmente ocurre aquí?", "¿Sigue siendo cierta esta dependencia?" o "¿Debería ser opcional?". Si el comentario hace referencia a uno de los extremos, comente sobre el objeto de ese extremo en su lugar. Esto mantiene el debate vinculado al elemento que se está modificando. Para el flujo completo de comentarios, consulte Comentarios y menciones.

Durante los talleres en vivo, las flechas pueden hacer que un canvas desordenado parezca más definido de lo que realmente está. Añada las flechas una vez que el grupo esté de acuerdo con las relaciones, no mientras los usuarios aún se encuentren aportando ideas preliminares. Para la conceptualización de ideas, comience con notas adhesivas y conecte los patrones importantes más adelante.

Ejemplos

En un flujo de clientes, utilice flechas para mostrar la trayectoria desde el descubrimiento hasta la compra y el soporte técnico. Utilice flechas discontinuas para los caminos que solo siguen algunos clientes.

En un diagrama de sistema, utilice rectángulos para los servicios, cilindros para los almacenes de datos y flechas para los datos o transferencias. Añada objetos cortos de texto cerca de las flechas cuando el significado no sea evidente.

En un canvas de revisión crítica, utilice una flecha corta desde una etiqueta hacia un detalle específico de una imagen o boceto. Si la marca es temporal, un círculo con el dibujo a mano alzada puede ser suficiente; si debe permanecer como parte del canvas, utilice una flecha.

Qué puede fallar

Si la tecla A no responde, compruebe el foco del teclado. Los accesos directos se ignoran mientras se escribe dentro de un texto, comentario o campo del navegador. Haga clic en un espacio vacío del canvas e inténtelo de nuevo.

Si una flecha parece conectada pero el diagrama se reorganizó, revise ambos extremos antes de compartir el canvas. La práctica recomendada es mover primero los objetos y luego ajustar las flechas y las etiquetas.

Si el estilo de línea aporta un significado, documente esa convención. Las líneas punteadas y discontinuas no se explican por sí solas para todos los lectores.
